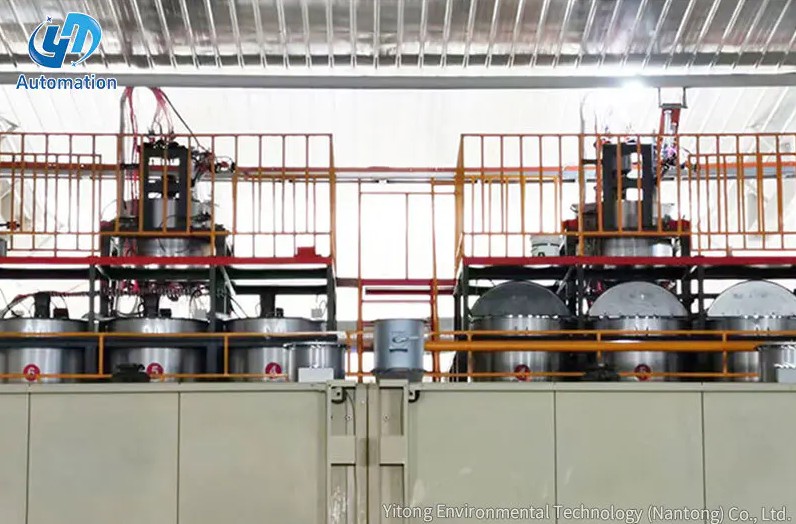

An intelligens ragasztókeverő rendszer egy automatizált platform, amely pontosan összeállított gyantakeverékeket mér, kever és szállít több állomásra egy impregnáló vagy bevonó gyártósoron – valós időben, kézi beavatkozás nélkül. Ahelyett, hogy a kezelőkre támaszkodna a nyers gyanta, keményítők, katalizátorok és egyéb adalékanyagok kézi mérésére és összekeverésére, a rendszer érzékelőket, áramlásmérőket, programozható vezérlőket és visszacsatoló hurkokat használ a ragasztó előállításához a sor minden szakaszának megfelelő arányban, legyen szó az impregnáló tartályról, a szórógépről vagy a másodlagos bevonóállomásról.
Az eredmény egy konzisztensebb, anyag-hatékonyabb gyártási folyamat, és lényegesen kevésbé függ az egyéni kezelő képességeitől. A tételek közötti eltérések – az egyik legmaradandóbb minőségi probléma a gyantaalapú gyártásban – drámaian csökken, mivel minden keverési döntést előre programozott receptúrák és zárt hurkú érzékelők visszacsatolása szabályoz, nem pedig emberi döntés.
Ez a cikk elmagyarázza, hogyan épülnek fel az intelligens ragasztókeverő rendszerek, hogyan hatnak egymásra az alapvető alrendszereik, milyen adatokat gyűjtenek és hatnak rájuk, és miért jelentenek jelentős mértékű működési frissítést a kézi vagy félautomata keverési megközelítésekhez képest.
Az intelligens ragasztókeverő rendszer nem egyetlen gép, hanem összehangoltan működő hardver és szoftver alrendszerek integrált hálózata. Az architektúra megértése segít tisztázni, hogy az intelligencia hogyan valósul meg a gyakorlatban.
A rendszer minden nyersanyaghoz külön tároló tartályokkal vagy tartályokkal kezdődik: alapgyanta, keményítő, katalizátor, leválasztó szer, nedvesítőszer és bármely más, a gyártási folyamathoz specifikus adalék. Ezek a tartályok jellemzően rozsdamentes acélból vagy nagy sűrűségű polietilénből (HDPE) készülnek, hogy ellenálljanak a kémiai korróziónak, és szintérzékelőkkel vannak felszerelve, amelyek folyamatosan jelzik a töltési állapotot a központi vezérlőnek. Az alacsony szintű riasztások megakadályozzák, hogy a rendszer megpróbáljon keverni a kimerült összetevőkkel, ami egyébként azt eredményezné, hogy a hibás arányok észrevétlenül érnék el a gyártósort.
Minden tartály egy külön adagoló- és szállítóvezetékbe táplálkozik, így nincs keresztszennyeződés veszélye az összetevők között az ellenőrzött keverési pont előtt. A hőmérséklet-szabályozó elemeket – jellemzően fűtőköpenyeket vagy beépített hőcserélőket – viszkozitásérzékeny gyantákat tartalmazó tartályokra kell alkalmazni, amelyeket a minimális hőmérséklet felett kell tartani az áramláshoz és a helyes méréshez.
Ez a rendszer műszaki szíve. Minden összetevősor fel van szerelve egy precíziós adagolókészülékkel – általában tömegáram-mérővel (Coriolis típusú) vagy térfogatáram-mérővel (fogaskerekes vagy ovális fogaskerekes típus) –, amely azt méri, hogy az egyes összetevőkből egy adott pillanatban mennyi kerül a keverőkamrába. Ezek a mérők 10-100 másodpercenkénti frissítési gyakorisággal kommunikálnak a központi PLC-vel (programozható logikai vezérlő), így a vezérlő folyamatosan láthatja a tényleges áramlást a cél áramlással szemben.
A Coriolis tömegárammérők az előnyben részesített választás a nagy pontosságú rendszerekben, mivel közvetlenül mérik a tömeget, nem befolyásolják a hőmérséklet- vagy nyomásváltozások, amelyek hibákat okoznának a térfogatmérésekben. Egy tipikus telepítés során az adagolási pontosságot ±0,5%-on vagy annál jobb szinten tartják, ami közvetlenül konzisztens gyanta-keményítő arányban és a késztermék kiszámítható kikeményedési viselkedésében nyilvánul meg.
Az arányos szivattyúkat – gyakran a folyadék viszkozitásától és koptatóképességétől függően fogaskerekes szivattyúkat vagy perisztaltikus szivattyúkat – változó frekvenciájú hajtások (VFD) hajtják, amelyek az áramlásmérő visszajelzései alapján valós időben állítják be a szivattyú sebességét. Ha a mérő azt észleli, hogy egy komponens gyorsabban vagy lassabban áramlik, mint a recept megköveteli, a VFD ezredmásodperceken belül korrigálja a szivattyú sebességét.
Miután a megfelelő arányú összetevőáramok összefolynak, belépnek egy keverőkamrába, amelyet úgy terveztek, hogy homogén keveréket hozzanak létre, mielőtt a ragasztót a gyártóállomásra szállítanák. A keverési technológia a gyanta kémiai összetételétől és a gyártási mennyiségtől függően változik:
Minden alrendszert – tárolótartályokat, mérőket, szivattyúkat, keverőket, hőmérséklet-szabályozókat és elosztószelepeket – egy központi PLC koordinál, amely végrehajtja a keverési recepteket, és valós időben reagál az érzékelők visszajelzéseire. A kezelők egy HMI (Human-Machine Interface) érintőképernyőn keresztül lépnek kapcsolatba a rendszerrel, ahol:
A fejlettebb telepítések a PLC-t egy üzemi szintű SCADA (Supervisory Control and Data Acquisition) rendszerhez vagy MES-hez (Manufacturing Execution System) kapcsolják, lehetővé téve a termelési adatok összesítését, trendezését és a gyári menedzsment szintjén történő cselekvést.
Az impregnáló- és bevonatsoron az intelligens ragasztókeverő rendszer egyik meghatározó jellemzője, hogy képes egyidejűleg különböző készítményt szállítani különböző gyártóállomásokra. Ez bonyolultabb, mint amilyennek elsőre tűnhet, mivel az impregnáló állomásnak, a permetezőgépnek és a másodlagos bevonógépnek külön követelményei vannak.
| Termelő állomás | Tipikus gyanta szilárd tartalom | Kulcsfontosságú adalékok | Viszkozitási tartomány |
|---|---|---|---|
| Impregnáló állomás | 45-65% | Nedvesítőszerek, lágyítók | Alacsony (50–200 mPa·s) |
| Permetező gép | 30-50% | Leválasztó szerek, hígítóvíz | Nagyon alacsony (20-80 mPa·s) |
| Másodlagos bevonógép | 55-75% | Keményítők, folyásmódosítók | Közepes (200–600 mPa·s) |
Ahhoz, hogy ezeket az állomásokat egyidejűleg, keresztszennyeződés vagy aránysodródás nélkül szolgálja ki, a rendszer egymástól függetlenül vezérelt elosztó áramkörök hálózatát használja – állomásonként egyet. Minden áramkörnek megvan a saját, a receptadatbázisban tárolt alapértéke, saját áramlásmérői és szabályozószelepei, valamint saját visszacsatoló köre. A központi PLC párhuzamosan kezeli az összes áramkört, folyamatosan egyensúlyba hozva az egyes állomások keresletét a keverőfejből érkező tápellátással.
Amikor új terméket vezetnek be, vagy megváltoznak a folyamat körülményei – például ha a vezeték sebessége nő, és az impregnálóállomásnak több ragasztóáramra van szüksége – a rendszer automatikusan újraszámolja az összes szállítási sebességet, és másodperceken belül beállítja a szivattyú fordulatszámát és a szelephelyzeteket anélkül, hogy a kezelőnek be kellene avatkoznia vagy új számításokat kellene manuálisan elvégeznie.
Az intelligens ragasztókeverő rendszer „intelligenciája” nagyrészt a szenzorhálózatból és az érzékelőadatokra ható zárt hurkú vezérlőalgoritmusokból származik. Folyamatos visszacsatolás nélkül a rendszer semmivel sem lenne okosabb, mint egy egyszerű időzítővel vezérelt szivattyú – rögzített sebességgel adagolná az összetevőket, függetlenül attól, hogy a tényleges teljesítmény megfelel-e a cél összetételének.
Az egyes összetevősorokon lévő áramlásmérők a tényleges szállítási sebesség folyamatos mérését biztosítják. A PLC ezeket összehasonlítja a receptben tárolt célarányokkal, és hibajelet számít ki. Ha a hiba túllép egy meghatározott tűréshatárt – jellemzően az alapjel ±1–2%-át –, a vezérlő korrekciós jelet ad ki a megfelelő szivattyúhajtásnak. Ez a PID (arányos integrál-származék) vezérlőkör folyamatosan fut a gyártás során, kompenzálva a következőket:
A fejlett rendszerekben soros viszkozimétereket szerelnek be a keverő kimeneti vonalába, hogy megmérjék a kevert ragasztó tényleges viszkozitását, mielőtt az elérné a gyártóállomást. A viszkozitás az egyik legmegbízhatóbb mutató a helyes összetételhez – ha a gyanta és a keményítő aránya vagy a hígítási szint rossz, a viszkozitás el fog térni a céltól. Az inline viszkozitásmérés lehetővé teszi a rendszer számára, hogy észlelje azokat a formulázási hibákat, amelyek esetleg nem derülnek ki az áramlásmérő adataiból , különösen összetett többkomponensű rendszerekben, ahol az egyik összetevő kis arányhibái túlméretezett hatással vannak a végső keverék viselkedésére.
A hőmérséklet-érzékelőket (jellemzően PT100 ellenálláshőmérőket) a nyersanyagtartályokban, a tápvezetékekben és a keverőkamrában helyezik el. Mivel a gyanta viszkozitása jelentősen változik a hőmérséklettel – 10°C-os hőmérséklet-emelkedés egyes karbamid-formaldehid vagy melamin-formaldehid rendszerekben 30-50%-kal csökkentheti a viszkozitást –, a szabályozó hőmérséklet-leolvasások segítségével viszkozitáskorrekciós tényezőket alkalmaz az áramlásszabályozási algoritmusra, vagy aktiválja a fűtő/hűtő elemeket a célhőmérséklet-tartományba való visszaállításához.
Az egyes nyersanyagtartályokban található ultrahangos vagy nyomásalapú szintérzékelők folyamatos leltári adatokat szolgáltatnak a vezérlőrendszernek. A rendszer ezeket az adatokat a következőkre használja fel:
Szoftver szinten a rendszer intelligenciája a receptkezelési képességén keresztül jut kifejezésre. A recept ebben az összefüggésben a ragasztókészítmény teljes specifikációja – nemcsak az egyes összetevők arányát határozza meg, hanem a megcélzott viszkozitást, a viszkozitás körüli elfogadható tűréssávot, a keverési célhőmérséklet-tartományt, a kimenő áramlási sebességet állomásonként, valamint minden speciális keverési vagy sorrendi utasítást.
Recept adatbázisok modern nyelven intelligens keverőrendszerek jellemzően tárolni több tucat-száz egyedi készítmény , amely minden terméktípusra, szubsztrátumra és folyamatállapotra kiterjed, amelyet a gyártósor várhatóan kezelni fog. A receptek közötti váltáshoz mindössze néhány érintésre van szükség a HMI érintőképernyőn – a vezérlő ezután automatikusan beállítja az összes szivattyú fordulatszámát, szelephelyzetét, hőmérsékleti alapértékeit és felügyeleti küszöbértékeit, hogy megfeleljenek az új összetételnek.
Egy jól megtervezett recept általában a következő mezőket tartalmazza:
Mivel a helytelen összetételek jelentős termékhibákat – gyenge tapadást, nem teljes kikeményedést, rétegvesztést vagy felületi hibákat – okozhatnak, a receptkezelő rendszerek szerepalapú hozzáférés-vezérlést tartalmaznak. A gyártó üzemeltetői jogosultak a receptek kiválasztására és futtatására, de nem módosíthatják azokat. Csak felhatalmazott mérnökök vagy minőségügyi vezetők hozhatnak létre vagy módosíthatnak receptparamétereket, és a nyomon követhetőség érdekében minden változás időbélyeggel és felhasználói azonosítóval kerül naplózásra.
Az intelligens ragasztókeverő rendszer vezérlési logikája túlmutat az egyszerű alapjel-követésen. Tartalmazza a feltételeken alapuló döntéshozatalt, amely lehetővé teszi a rendszer számára, hogy a kezelői beavatkozás nélkül alkalmazkodjon a termelési eseményekhez.
Az impregnáló- és bevonósoroknál az egyes állomásokon szükséges ragasztómennyiség közvetlenül összefügg azzal a sebességgel, amellyel a hordozóanyag a vonalon áthalad. Amikor a zsinór sebessége növekszik, időegységenként több ragasztót kell szállítani a megfelelő felszedősúly vagy bevonattömeg megőrzése érdekében. Az intelligens keverőrendszer élő vonalsebesség jelet kap a gyártósor vezérlőrendszerétől, és automatikusan arányosan skálázza az összes szivattyú szállítási sebességét. Ez a zárt hurkú sebességkompenzáció megakadályozza a ragasztó alul- vagy túlzott felhordását, ami egyébként gyorsítás, lassítás vagy sebességbeállítás során fordulna elő.
A rendszer folyamatosan figyeli a hibaállapotokat, és előre programozott válaszokat hajt végre. A gyakori hibaforgatókönyvek és automatizált válaszaik a következők:
A két- vagy többkomponensű gyantarendszereknél, amelyek a kikeményedést közvetlenül a keverés után kezdik meg, a fazékidő-kezelés kritikus automatizálási funkció. A rendszer nyomon követi az egyes kevert tételek korát, és összehasonlítja az aktív receptben szereplő fazékidő paraméterrel. Ha a kevert ragasztó túllépi a fazékidejét – ez a paraméter akár 30-90 perc is lehet a gyorsan kötő melamingyanták esetében magas hőmérsékleten — a rendszer elindít egy automatikus öblítési ciklust, kidobja az elöregedett anyagot, és elindít egy új tételt. Ez megakadályozza, hogy részlegesen megkötött ragasztó kerüljön az aljzatra, ami tapadási hibákat vagy felületi hibákat okozna, amelyeket nem lehet észlelni, amíg a késztermék el nem éri a minőségellenőrzést vagy akár a végfelhasználót.
A modern intelligens ragasztókeverő rendszerek folyamatos folyamatadatokat állítanak elő, amelyeket egy belső adattörténészben tárolnak, vagy exportálnak egy üzemi szintű adatbázisba. Ezek az adatok a valós idejű ellenőrzésen túl több célt is szolgálnak.
Minden egyes gyártási folyamatot egy időbélyeggel ellátott napló rögzít, amely tartalmazza a recept nevét és verzióját, az egyes összetevők tényleges áramlási sebességét, a tényleges viszkozitási értékeket, a hőmérséklet-profilt a futtatás során, az esetleges riasztásokat és azok megoldásának módját, valamint az egyes állomásokra szállított kevert ragasztó teljes mennyiségét. Ez a napló egy teljes nyomon követhetőségi rekordot hoz létre, amely minden panelt, táblát vagy bevont hordozót összekapcsol a pontos ragasztóösszetétellel, amely alapján gyártották – ez elengedhetetlen a minőségi vizsgálatokhoz, a garanciális igényekhez vagy a szabályozási megfeleléshez.
Az exportált folyamatadatok betáplálhatók az SPC (Statistical Process Control) szoftverbe a folyamatképesség időbeli nyomon követésére. Azáltal, hogy nyomon követik, hogy a rendszer mennyire tartja következetesen a célarányokat és a viszkozitást több száz gyártási folyamat során, a minőségügyi mérnökök azonosítani tudják a fokozatos eltolódást – amelyet a szivattyú kopása, az érzékelő kalibrálásának eltolódása vagy a nyersanyag tulajdonságainak változásai okoznak –, mielőtt az észlelhető termékhibákká alakulna. A műgyanta impregnálási műveletekkel kapcsolatos tanulmányok kimutatták, hogy az intelligens keverés SPC-felügyelettel 40-70%-kal csökkentheti a ragasztóval kapcsolatos termékhibák arányát a kézi keverési folyamatokhoz képest.
Az adagolási adatok rendkívül pontos rögzítést adnak arról, hogy mennyi nyersanyagot fogyasztottak el az egyes gyártási folyamatok során. Ezek az információk közvetlenül bekerülnek az anyagkezelési rendszerekbe, javítva a készletek pontosságát és lehetővé téve a pontos utánpótlás ütemezését. Lehetővé teszi a terméktípusonkénti pontos költségelosztást is – ez rendkívül nehéz kézi keverési eljárásokkal, ahol a mérlegelési hibákat és a hulladékot rosszul követik nyomon.
A keverőfejben, a tápvezetékekben vagy az elosztó áramkörben kikeményedő gyantarendszerek súlyos eltömődéseket okozhatnak, amelyek költséges alkatrészek cseréjét teszik szükségessé. Az intelligens ragasztókeverő rendszerek ezt a vezérlési logikába beépített automatizált öblítési és tisztítási szekvenciákkal oldják meg.
Egy tipikus öblítési szekvencia a következőképpen működik:
Az automatizált öblítés jelentősen meghosszabbítja a keverőfejek és a tápvezetékek élettartamát, és kiküszöböli annak kockázatát, hogy a kezelők kihagyják vagy lerövidítsék a tisztítási folyamatokat termelési nyomás alatt – ez a kézi vezérlésű rendszerekben a berendezés idő előtti meghibásodásának gyakori oka.
Az intelligens ragasztókeverő rendszerek gyakorlati előnyei a kézi vagy félautomata alternatívákkal szemben jelentősek és számszerűsíthetők. Íme a legfontosabb működési különbségek strukturált összehasonlítása:
| Paraméter | Kézi keverés | Félautomata | Intelligens rendszer |
|---|---|---|---|
| Az arány pontossága | ±5-10% | ±2–5% | ±0,5–1% |
| Tétel konzisztencia | Magas variáció | Mérsékelt variáció | Nagyon magas konzisztencia |
| Operátorfüggőség | Magas | Közepes | Alacsony |
| Anyagi hulladék | Magas (over-mixing, spills) | Mérsékelt | Minimális (igény szerinti keverés) |
| Több állomásos ellátás | Több operátort igényel | Korlátozott | Teljesen egyidejűleg |
| Adatfeldolgozás / nyomon követhetőség | Csak papíralapú feljegyzések | Részleges digitális rekordok | Teljes digitális nyomon követhetőség |
| Válasz a termelési sebesség változásaira | Késleltetett, kézi | Félkézi | Automatikus, valós idejű |
A teljesítményszámokon túl az intelligens keverőrendszerek a dolgozók biztonságát is javítják azáltal, hogy csökkentik a koncentrált gyanták, keményítők és oldószerek közvetlen kezelését – amelyek mindegyike bőrrel való érintkezés vagy belélegzés esetén egészségügyi kockázatot jelent. Az automatizált szállítórendszerek minimálisra csökkentik a veszélyes vegyi expozíciót, és csökkentik a kiömlési kockázatot okozó kézi átviteli műveletek számát.
An intelligens ragasztókeverő rendszer akkor a leghatékonyabb, ha a teljes gyártósor-vezérlő architektúra integrált összetevőjeként működik, nem pedig az automatizálás önálló szigeteként. A vonal- és üzemszintű rendszerekkel való integráció olyan képességeket nyit fel, amelyeket az elszigetelt rendszerek nem tudnak biztosítani.
A keverőrendszer valós idejű jeleket cserél a gyártósor fő PLC-jével olyan ipari kommunikációs protokollokon keresztül, mint a PROFIBUS, PROFINET, EtherNet/IP vagy Modbus TCP. A kicserélt legfontosabb jelek a következők:
Üzemirányítási szinten a keverőrendszerből származó folyamatadatokat a Manufacturing Execution System (MES) felhasználhatja a gyártás ütemezéséhez, minőség-ellenőrzéséhez és OEE (Overall Equipment Effectiveness) elemzéséhez. Az anyagfelhasználási adatok az üzem ERP rendszerébe áramolhatnak, így automatikusan frissítik a készletnyilvántartásokat, beszerzési rendeléseket indítanak el a kimerüléshez közeledő nyersanyagokra, és kiszámítják a gyártási rendelésenkénti tényleges anyagköltségeket.
Az integráció ezen szintje azt jelenti, hogy az intelligens ragasztókeverő rendszer nemcsak a fizikai termék minőségéhez járul hozzá, hanem a teljes gyártási művelet hatékonyságához és átláthatóságához is – így az intelligens gyári környezet alapelemévé válik, nem pedig egyszerű folyamatberendezéssé.
Egy olyan rendszer esetében, amely ilyen kritikus szerepet játszik a gyártás minőségében, a megbízhatóság és a karbantarthatóság a legfontosabb. Az intelligens ragasztókeverő rendszereket ennek szem előtt tartásával tervezték, számos szerkezeti megoldás révén.
A szivattyú teljesítményadatainak időbeli trendjével a vezérlőrendszer képes észlelni a kopás korai jeleit – ez jellemzően az adott áramlási sebesség eléréséhez szükséges VFD teljesítmény fokozatos növekedésében nyilvánul meg. Ha a szivattyú hatásfoka egy konfigurálható küszöb alá esik, a rendszer karbantartási figyelmeztetést generál, mielőtt a szivattyú teljesen meghibásodik, lehetővé téve a tervezett cserét a tervezett leállás során, nem pedig egy nem tervezett meghibásodás esetén.
A magas rendelkezésre állású telepítések között redundáns szivattyúk találhatók a kritikus összetevők soraihoz, automatikus átkapcsolással a hiba észlelésekor. Egyes rendszerek redundáns áramlásmérőket is tartalmaznak kereszt-összehasonlítási logikával – ha az ugyanazon a vonalon lévő két mérő egy küszöbértéknél nagyobb mértékben eltér, a rendszer érzékelőhibát jelez, ahelyett, hogy folytatná az ellenőrzést egy esetlegesen hibás leolvasás ellen.
Az áramlásmérők és viszkoziméterek rendszeres kalibrálást igényelnek a pontosság fenntartása érdekében. A legtöbb berendezés 3–6 havonta ütemezi a teljes áramlásmérő kalibrálását , hetente elvégzett időközi ellenőrző ellenőrzésekkel - a mért fogyasztás és a tartályszint-változások összehasonlításával. A vezérlőrendszer konfigurálható úgy, hogy figyelmeztesse a kezelőket, ha közeledik a kalibrálás határideje, így elkerülhető, hogy a kalibrálási ütemterveket figyelmen kívül hagyják a forgalmas gyártási időszakokban.
Az intelligens ragasztókeverő rendszer az "intelligens" szót öt olyan képesség kombinációjával érdemli ki, amelyeket egyetlen egyszerűbb rendszer sem képes egyszerre megismételni:
Ezek a képességek együttesen a ragasztókeverést manuális, hibalehető feladatból egy pontosan ellenőrzött, folyamatosan ellenőrzött és teljesen dokumentált gyártási folyamattá alakítják át – amely közvetlenül hozzájárul a teljes impregnálási és bevonatgyártási művelet minőségéhez, konzisztenciájához és hatékonyságához.
