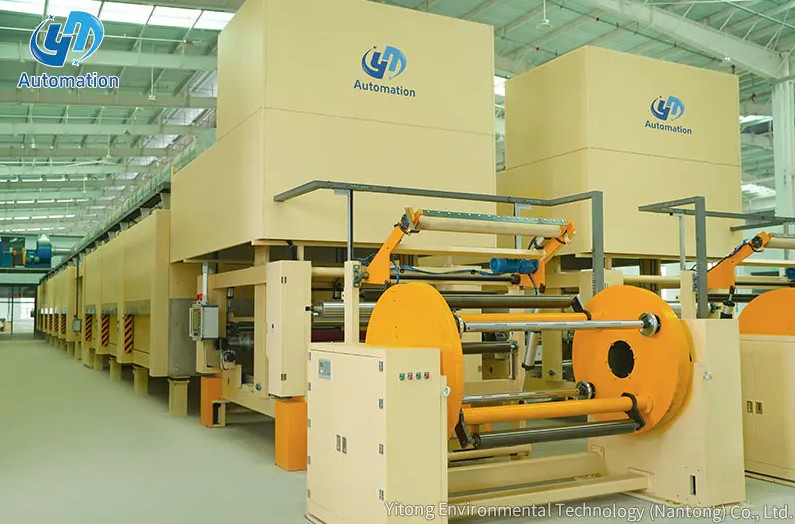

Mi az a forgó letekercselő?

A forgó letekercselő egy olyan szalagkezelő gép, amely folyamatosan betáplál egy tekercs anyagot – például papírt, fóliát, fóliát, szövetet vagy nem szőtt anyagot – egy későbbi átalakítási, nyomtatási, bevonási vagy laminálási folyamatba, szabályozott sebességgel és feszültséggel. Forgatja az alaptekercset, miközben az anyag elfogy, megszakítás nélkül fenntartva a folyamatos, konzisztens szalagadagolást. A kézi vagy statikus letekercselő állványokkal ellentétben a forgó letekercselő aktív feszességszabályozást, automatizált konfigurációk esetén pedig illesztési vagy tekercscsere funkciót tartalmaz, amely lehetővé teszi a gyártás megszakítás nélküli folytatását, ha egy tekercs kimerült. Minden folyamatos webes gyártósor alapvető felszerelése.

Alapfunkció: Mit csinál a forgó letekercselő a gyártósoron

Bármely webalapú gyártási folyamat során – legyen szó nyomtatásról, hasításról, laminálásról, bevonatról, dombornyomásról vagy átalakításról – a nyersanyag tekercsként érkezik. A forgó letekercselő feladata, hogy ezt a tekercset mozgó lapos szalaggá alakítsa, amely megfelelő sebességgel és feszültséggel halad a gép feldolgozó részébe.

A forgó letekercselő három alapvető funkciója:

• Tekercs forgása: A letekercselő tartja és forgatja az alaptekercset, és az anyagot a következő folyamat által megkívánt sebességgel adagolja – legyen az néhány méter percenként lassú precíziós munkavégzéshez vagy 300-800 méter percenként nagy sebességű papír- vagy filmgyártásban.
• Feszültségszabályozás: Ahogy a tekercs átmérője teliről üresre csökken, a forgási tehetetlenség folyamatosan változik. Kompenzáció nélkül a szalagfeszesség fokozatosan növekedne, ahogy a tekercs zsugorodik. A feszültségszabályozó rendszer automatikusan beállítja a fékezést vagy a hajtóerőt, hogy fenntartsa a beállított feszültségszintet a tekercs teljes használható átmérőjén.
• Web igazítás: Sok forgó lecsévélő tartalmaz egy oldalsó szalagvezető rendszert, amely korrigálja a szalag oldalirányú helyzetét a tekercselés során, kompenzálja a tekercselés szabálytalanságait, és megakadályozza, hogy a szalag kicsússzon a gép feldolgozási útjából.

A forgó letekercselő szerkezeti elemei

A forgó letekercselő több integrált alrendszerből áll, amelyek mindegyike hozzájárul a stabil, konzisztens webszolgáltatáshoz. Ezen összetevők megértése segít a kezelőknek és a mérnököknek a berendezés helyes meghatározásában, üzembe helyezésében és karbantartásában.

Gépváz és orsó támogatás

A keret a letekercselő szerkezeti alapja, amely egy megterhelt alaptekercs teljes súlyát támogatja – amely 200 kg-tól több tonnáig az anyagszélességtől és a tekercsátmérőtől függően. A nagy teherbírású keretek nagy szakítószilárdságú acéllemezből (például A3-as szerkezeti acélból) készülnek, amelyet merev dobozszakaszba vagy portálszerkezetbe hegesztettek. A merevség kritikus: a keret terhelés alatti elhajlása megváltoztatja a szalagpálya geometriáját, és feszültségingadozást és követési hibákat okoz.

A tekercstartó – más néven letekercselő- vagy tüskeszerelvény – tartja az alaptekercs magját, és forgási erőt továbbít rá. A biztonsági bilincs típusú támasztékok szilárdan rögzítik a tekercsmagot nagy sebességű forgás közben, megakadályozva az axiális vagy radiális csúszást, amely a tekercs leesését vagy a szalag törését okozhatja. A Φ76 mm-es görgős kioldó tengely a papír- és fóliatekercselési alkalmazásokban elterjedt szabványméret, amely megfelel a konvertáló iparban széles körben használt 76 mm-es (3 hüvelykes) papírmagnak. A táguló tokmányok vagy pneumatikus befogók belülről fogják meg a magot, lehetővé téve a gyors és biztonságos tekercsváltást.

Tension Control System

A feszítésszabályozó rendszer a forgó letekercselő műszakilag legkifinomultabb alrendszere. Célja, hogy a szövedéket automatikusan egy előre beállított feszültségi szinten tartsa, függetlenül a tekercsátmérő, a vonalsebesség vagy a folyamatgyorsulás és -lassulás változásaitól.

A feszültségszabályozás a következő megközelítések egyikével vagy kombinációjával érhető el:

• Mágneses részecskefék: A letekercselő tengelyre szerelt csúszó típusú fékezőberendezés. A fék szabályozott lassító nyomatékot fejt ki, hogy ellenálljon a görgő szabad forgásának. A tekercs átmérőjének csökkenésével a vezérlő növeli a féknyomatékot, hogy fenntartsa az állandó szalagfeszességet. A mágneses részecskefékek sima, fokozatmentes feszültségszabályozást biztosítanak, és széles körben használják a könnyű és közepes igénybevételű letekercselési alkalmazásokban.
• Szervo motor hajtás: A motoros letekercselő konfigurációkban egy szervomotor hajtja a letekercselő tengelyt a letekercselés irányába, aktívan szabályozva a nyomatékot és ezáltal a feszültséget. A szervovezérelt rendszerek gyorsabban reagálnak a feszültségi zavarokra, és nagy sebességű, precíziós érzékeny alkalmazásokban használatosak, mint például a rugalmas elektronika és a gyógyszercsomagolás.
• Terhelőcella (erőátalakító) visszajelzés: A feszítőgörgőkre vagy a rögzített görgőkre szerelt mérőcellák valós időben mérik a tényleges szalagfeszességet. A feszültségjel visszacsatol a fék- vagy hajtásvezérlőhöz, amely úgy állítja be a kimeneti nyomatékot, hogy fenntartsa az alapjelet. A mérőcellarendszerek feszültségszabályozási pontosságot érnek el az alapjel ±1–3%-a stabil körülmények között.
• Táncos görgős rendszer: Egy súlyozott vagy pneumatikusan terhelt, szabadon lebegő görgő nyugszik a szalagon a letekercselés és az első lefelé irányuló rés között. A táncos pozíció az anyagkínálat és a folyamatigény közötti egyensúlyt tükrözi. Egy pozícióérzékelő figyeli a táncos helyzetét, és jelzi a feszültségszabályozónak, hogy ennek megfelelően gyorsítsa fel vagy lassítsa le a lazítást, ezzel biztosítva a benne rejlő alacsony frekvenciájú feszültségpufferelést.

Webes útmutató rendszer

Az alaptekercseket sohasem tekercselik fel tökéletes oldalirányú egyenletességgel – az élek elmozdulása, a mag teleszkóposodása és az anyagszélesség változása miatt a szalag oldalirányban sodródik letekercselve. Egy szalagvezető rendszer ezt úgy korrigálja, hogy érzékeli a szalag szélét vagy a középvonal helyzetét, és elmozdítja a letekercselő állványt vagy egy kormánygörgőt a szalag középpontba állításához. Az ultrahangos, optikai vagy kontrasztérzékelő technológiát alkalmazó élérzékelők a háló helyzetét 200 méter pontossággal érzékelik. ±0,1–0,5 mm , hajtóműködtetők, amelyek az egész tekercs alatt fenntartják a regisztrációt.

Tekercsbetöltési mechanizmus

A nehéz szülőhenger biztonságos és gyors rátekerése a letekercselő tengelyre kritikus működési követelmény. A tekercsrakodó mechanizmusok az egyszerű kézi emelőrendszerektől a vázon lévő emelőrögzítési pontokkal, a hidraulikus vagy elektromos emelőasztalokon keresztül, amelyek kézi emelés nélkül emelik a hengert tengelymagasságba, egészen a teljesen automatikus tekercsváltókig, amelyek felszedik az új tekercseket a padlóbölcsőkből, és a gép vezérlése mellett az aknára helyezik. A rakodási mechanizmus kiválasztása a tekercs súlyától, az átváltási gyakoriságtól és a rendelkezésre álló kezelői létszámtól függ.

A forgó letekercselő típusai: Egy állomás vs. torony konfigurációk

Rotációs letekercselő két alapvető konfigurációban állnak rendelkezésre, amelyek különböznek a tekercsváltás megközelítésében – az egyik kimerült tekercsről a másikra való átmenet.

Egyállomásos (egy pozíciós) letekercselő

A legegyszerűbb konfiguráció egyszerre egy tekercset tart. Amikor a tekercs kimerült, a sornak le kell állnia, az üres magot eltávolítják, új tekercset töltenek be, és a szalagot manuálisan vagy félautomatikusan átfűzik a gépen a gyártás folytatása előtt. Az egyállomásos letekercselők olcsóbbak, egyszerűbbek a karbantartásuk, és olyan műveletekhez megfelelőek, ahol a tekercscsere ideje elfogadható a gyártási futás hosszához képest – jellemzően lassabb sebességű vonalakban, rövid távú átalakításoknál vagy olyan anyagoknál, amelyek túl kényesek a repüléshez.

Torony (Duplex vagy Multispool) Letekercselő

A torony letekercselő két vagy több tekercspozíciót tart fenn egy forgó karon vagy körhintán. Amíg az aktív tekercs letekerődik, a következő tekercs előre be van töltve és készenléti helyzetben előkészítve. Amint az aktív tekercs a kimerüléshez közeledik, a torony forog, hogy az új tekercset az aktív helyzetbe hozza, és automatikus vagy félautomata toldás jön létre – a kifutó szalag végét az új tekercs elülső éléhez illesztve a zsinór megállítása nélkül.

A torony letekercselők engedélyezése nulla sebességű toldás (a szalag rövid időre leáll az illesztési pontnál, miközben a vonal az akkumulátorról fut) vagy repülő toldás (a toldás teljes futási sebességgel történik az új tekercsmagon lévő ragasztófülek segítségével). A repülõ illesztõtorony letekercselések nélkülözhetetlenek a nagy sebességû papír-, fólia- és rugalmas csomagolósorokon, ahol minden megállás hulladékot termel, és megzavarja a megszakítást nem tûrõ folyamatokat.

A forgó letekercselő legfontosabb műszaki adatai

Amikor egy adott alkalmazáshoz egy letekercselőt határoz meg, a következő paramétereket kell meghatározni a gép megfelelő méretének és konfigurációjának biztosítása érdekében:

Azok az iparágak és alkalmazások, ahol a Rotary letekerő elengedhetetlen

A forgó lecsévélők mindenhol jelen vannak, ahol egy tekercs anyag a folyamatos gyártási vagy átalakítási folyamat kiindulópontja. Az iparágak és speciális alkalmazások köre széles:

• Papír- és papírtörlő gyártás: Letekerhető szülőpapír tekercsek hasításhoz, íveléshez, nyomtatáshoz, bevonáshoz, lamináláshoz és papírzsebkendő-átalakításhoz. A papír alaptekercsek súlya több tonna, átmérője pedig meghaladhatja a 2500 mm-t, ami nagy teherbírású keretszerkezetet és nagy nyomatékú feszültségszabályozást igényel.
• Rugalmas csomagolás: Műanyag fólia, alumínium fólia, papír és laminált szövedék betáplálása zacskógyártó gépekbe, formakitöltő-lezáró sorokba és bevonóállomásokba. A rugalmas csomagolósorok precíz feszességszabályozást igényelnek, hogy megakadályozzák a fólia megnyúlását, amely regisztrációs hibákat okozna a többszínű nyomtatásnál.
• Címkenyomtatás és átalakítás: A címkekészlet, a kihúzható fólia és a nyomtatott címkeszalagok feltekercselése címkeprésbe és befejező sorba. A nagysebességű címkekonvertálás gyors reagálású feszültségszabályozást és precíz szalagvezetést igényel a széltől szélig történő regisztrációs pontosság érdekében ±0,1–0,2 mm .
• Vlies és textil gyártás: Spunbond, olvasztva fújt és szövött szövettekercsek betáplálása lamináló, vágó és átalakító sorokba higiéniai termékekhez, orvosi textíliákhoz és geotextíliákhoz. A nem szőtt szövetek nyújthatók, és finom feszességszabályozást igényelnek a torzulás elkerülése érdekében.
• Akkumulátor és elektronikai gyártás: Letekerhető elektródafóliák, szeparátorok és áramgyűjtő tekercsek a lítium-ion akkumulátorcellák összeszereléséhez. Ezek az ultravékony, törékeny anyagok kivételesen pontos feszültségszabályozást igényelnek – gyakran belül ±1 N - és szennyeződésmentes kezelés.
• Hullámkarton és karton: A hullámkarton sor egyoldali és dupla hátrészei forgó letekercselőket használnak a béléskarton és a hullámosított közepes tekercsek nagy sebességgel és egyenletes feszültséggel történő betáplálásához, hogy fenntartsák a féknyereg és a ragasztás minőségét a kész kartonban.

Forgó letekercselő vs. statikus letekercselő állvány: Főbb különbségek

A statikus letekercselő állvány – a tekercstartó legegyszerűbb formája – megtámasztja a tekercset egy tengelyen, és lehetővé teszi annak szabad forgását, miközben a szalagot lehúzza egy utánfutó hajtás. Bár a statikus állvány elegendő a nagyon lassú vagy alacsony feszültségű alkalmazásokhoz, a statikus állvány nem szabályozza a feszültséget, és nem alkalmas olyan folyamatokhoz, amelyek állandó szalagfeszességet, szabályozott lassítást vagy nagy sebességű működést igényelnek.

Gyakori problémák a Rotary Unwinding során és azok megelőzése

A forgó letekercselő teljesítményével kapcsolatos problémák általában visszatérő okok kis csoportjára vezethetők vissza. Ha ezeket proaktív módon kezeli a gép beállításával és karbantartásával, akkor megelőzhető a szalagszakadás, a feszültség felborulása és a regisztrációs hibák többsége a későbbi folyamatokban.

Feszültségváltoztatás és webtörések

A gyorsítás vagy lassítás során fellépő feszültségcsúcsok, valamint a tekercsátmérő csökkenésével a feszültség fokozatos növekedése a szalagtörések elsődleges oka. A megelőzési intézkedések közé tartozik annak ellenőrzése, hogy a feszültségszabályozó rendszer kúpfeszültség-kompenzációja megfelelően van-e kalibrálva az anyag modulusához, annak ellenőrzése, hogy a táncoló görgő légnyomása vagy a mérőcella nullázása a specifikáción belül van-e, valamint annak ellenőrzése, hogy a fék vagy a hajtás a használatban lévő vezetéksebességhez szükséges időállandón belül reagál-e.

Webdrift és Edge Damage

Az oldalsó szalagsodródás következtében az élek hozzáérnek a gép szerkezetéhez, ami élsérülést, porképződést és regisztrációs hibákat okoz. A szalagvezető rendszerek minden tekercsváltáskor megkövetelik az érzékelő kalibrálásának ellenőrzését, hogy megbizonyosodjanak arról, hogy a vezető referenciapontja megegyezik a tényleges szükséges szalag középvonalával vagy élpozíciójával. A tekercs excentricitása – ahol a tekercsmag nem koncentrikus a tekercs külső külső felületével – periodikus oldalirányú oszcillációt idéz elő, amely meghaladhatja a szalagvezető korrekciós sávszélességét, és időszakos eltolódást okoz, amelyet a vezető nem tud teljesen elnyomni.

Tekercsterhelési sérülés

A helytelen tekercsbetöltés – különösen a középen kívülről vagy nem teljesen behelyezett tokmányú tekercsek esetén – a tengely terhelés alatti elhajlását, a feszítés egyenetlen eloszlását a szalag szélességében, és a tekercs potenciális leesését okozza sebességnél. A pozitív rögzítést visszaigazoló biztonsági bilincs típusú támasztékok (például a tokmány kinyúlását ellenőrző közelségérzékelő) jelentősen csökkentik ezt a kockázatot nagy sebességű gyártási környezetben.

Rendszeres karbantartás a megbízható forgó letekercselő teljesítmény érdekében

A forgó letekercselők mechanikailag robusztusak, de rendszeres karbantartást igényelnek a pontos feszültségszabályozás és a szalagvezetési teljesítmény fenntartása érdekében élettartamuk során.

1. Fék- és mágneses részecskefék szolgáltatás: A mágneses részecskefékek minden alkalommal folyadékcserét igényelnek 1000-2000 üzemóra vagy a gyártó által meghatározott időközönként. A leromlott fékfolyadék inkonzisztens nyomatékkimenetet produkál, ami közvetlenül okoz feszültségváltozást.
2. Terhelési cella kalibrálása: Havonta vagy a gép dokumentációjában meghatározott gyakorisággal ellenőrizze a mérőcella nullapont- és tartomány kalibrálását. A mérőcellák kalibrációs eltolódása szisztematikus feszültségeltolódást eredményez, amely idővel felhalmozódik.
3. Tokmány és tágító tüske ellenőrzése: Negyedévente ellenőrizze a tokmány szegmenseit és a működtető mechanizmusokat kopás, horzsolás és szennyeződés szempontjából. A kopott tokmányszegmensek csökkentik a magra nehezedő fogási erőt, növelve a mag elcsúszásának kockázatát sebességnél.
4. Csapágyellenőrzés és kenés: A letekercselő tengelycsapágyak nagy sugárirányú és axiális terhelést hordoznak a nagy hengersúly és a szalagfeszesség miatt. Kenje meg a megadott időközönként, és cserélje ki a zaj, rezgés vagy a megnövekedett működési hőmérséklet első jelére – jellemzően a felett 70°C a csapágyház külső felületén futás közben.
5. Webes útmutató érzékelő tisztítása: Az él- és vonalérzékelők összegyűjtik a port és az anyaglerakódásokat, amelyek rontják az érzékelési pontosságot. Tisztítsa meg az érzékelőfelületeket minden tekercsváltáskor, és ellenőrizze a vezetőrendszer korrekciós reakcióját teszteltolás segítségével a teljes működés megerősítéséhez.
6. A keret és a rögzítőelemek ellenőrzése: Évente ellenőrizze a szerkezeti hegesztéseket és rögzítőelemeket kifáradási repedések szempontjából – különösen a nagy igénybevételnek kitett helyeken, például a tekercstartó rögzítési pontjain, ahol a dinamikus tekercssúly és a feszítő terhelés átkerül a keretszerkezetbe.
